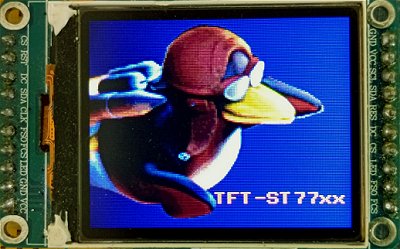

Der Header st77xx_display_v2.h
Auswahl des verwendeten Displaycontrollers Displayauflösung Setupflags Schriftzeichen Farbenstruktur des Displays / 65536 Farben
lcd_orientation putpixel clrscr fastxline fillrect rgbfromvalue rgbfromega gotoxy setfont lcd_putchar putcharxy outtextxy line rectangle ellipse fillellipse circle fillcircle showimage lcd_puts turtle_moveto turtle_lineto
uint16_t textcolor; uint16_t egapalette[ ]; int aktxp; int aktyp; uint8_t textsize; uint8_t fntfilled;
Zu Beginn des Headers ist einzustellen, mit welchen Anschlusspins der Controller mit dem Display kommuniziert:
/*
Anschluss Display an den CH32V003
Mosi und Sck sind aufgrund der Verwendung von Hardware-SPI fest vorgegeben und
koennen nicht geaendert werden. Die anderen Anschluesse sind frei waehlbar
CH32V003 ----> SPI-Display
--------------------------------------------------------------------------
PC6-mosi 16 ----> sda / sdi / A0 / din
PC5-sck 15 ----> sck
PC4 14 ----> dc
PC3 13 ----> ce / cs (kann auch direkt auf GND gelegt werden)
PC2 12 ----> rst
*/
// PC5 ist immer SPI-Clock (Hardware-SPI)
// PC6 ist immer SPI-MOSI (Hardware-SPI)
#define lcd_ce_init() PC3_output_init()
#define lcd_dc_init() PC4_output_init()
#define lcd_rst_init() PC2_output_init()
#define lcd_pin_init() { lcd_ce_init(); lcd_dc_init(); lcd_rst_init(); }
#define dc_set() PC4_set()
#define dc_clr() PC4_clr()
#define ce_set() PC3_set()
#define ce_clr() PC3_clr()
#define rst_set() PC2_set()
#define rst_clr() PC2_clr()
#define lcd_enable() (ce_clr())
#define lcd_disable() (ce_set())
/* ------------------------------------------------------------------
Displayauswahl
es kann (und muss) nur ein einziges Display ausgewaehlt sein.
------------------------------------------------------------------ */
// ----------------------- SPI- Displays ----------------------------
#define ili9163 0
#define ili9340 0
#define st7735r 1
#define s6d02a1 0
#define ili9225 0
#define st7789 0
// ----------------- ST7735R, 2. Generation Controller ------------
// die 128er Display der 2. Generation haben in Verbindung mit
// ST7735 eine andere StartColum und RowColum
#define st7735r_g2 1
Die oben mittels #define aufgeführten Displaycontroller sind verfügbar. Hier muß (und darf) nur ein einziger Controller ausgewählt werden.
Zusätzlich, sollte ST7735R ausgewählt sein, kann st7735r_g2 aktiviert werden. Der Hintergrund ist der, dass es scheinbar eine Revision des Chips gegeben hat, die mit diesem Schalter angepasst werden kann. Wird hier der Wert 1 angegeben, so wird die Displayinitialisierung für die neuere Generation bei 128x128 Pixel-Displays aktiviert Die obige Auswahl legt fest, mit welcher Initialisierungssequenz das Display in Betrieb genommen wird.
/* ------------------------------------------------------------
Displayaufloesung
------------------------------------------------------------ */
#define _xres 128
#define _yres 160
Bei der Displayauflösung ist zu beachten, dass die Displays immer hochkant initialisiert werden. D.h. der größere Zahlenwert der
Pixelauflösung ist als Y-Wert anzugeben. Sollen auf dem Display später Ausgaben im Querformat gemacht werden, so kann diese
im Programm mittels lcd_orientation geändert werden.
Mittlerweile existiert eine Vielfalt unterschiedlichster Grafikdisplays, teilweise jedoch mit einem identischen Grafikcontroller. So gibt es Displays, die ihren Datenstrom nicht in der gängigen Farbreihenfolge rot-grün-blau erwarten, sondern in der Reihenfolge blau-grün-rot! Zudem werden ein und derselbe Controller für Displays unterschiedlicher Auflösungen verwendet. Zudem gibt es Displays mit 128x128 Pixel, die aber innerhalb des Displays so verdrahtet sind, als wäre es ein 160x128 Pixel Display. Hieraus ergibt sich dann, dass das interne Display-Ram im Gegensatz zu "normalen" 128x128 Display unterschiedlich adressiert ist und somit ein Offset in der Adressberechnung notwendig ist. Manche Displays sind so verdrahtet, dass eine spiegelverkehrte Darstellung ausgegeben wird oder eine Abbildung als "Negativdarstellung" erscheint. Zudem sind manche Displays auf dem Bus zu langsam bei der Abarbeitung der Befehle so dass eine Wartepause zwischen den Befehlen eingefügt werden muß (aufgetreten bisher bei Displays mit ST9225 Controllern). Die Setupflags dienen dazu, bestimmte Betriebsmodi des Displays einzustellen (siehe Kommentare):
/* ------------------------------------------------------------
Setupflags fuer SPI-Displays
------------------------------------------------------------ */
// fuer Berechnung der Adressen des Video-Rams. ACHTUNG: manche Chinadisplays
// behandeln 128x128 Displays so, als haette es 160 Pixel in Y-Aufloesung.
// Fuer diesen Fall kann in "tft128" angegeben werden um welches Display es
// sich handelt. Hat man hier den falschen Typ gewählt, ist das auf dem
// Display durch einen breiten Streifen mit rauschenden Bildpunkten zu
// erkennen. tft128 hat keine Auswirkung auf Displays mit anderer Aufloesung
// als 128x128
#define tft128 2 // 1: Display ohne Offset (aelter)
// 2: Display mit Offset (neuer)
#define rgbseq 0 // Reihenfolge der erwarteten
// Farbuebergabe bei ST7735 LCD-Controllern
// 0: blau-gruen-rot
// 1: rot-gruen-blau
#define tft_wait 0 // 0 = keine Wartefunktion nach spi_out
// 1 = es wird nach spi_out ein nop eingefuegt
#define flickerreduce 0 // 0 : normal
// 1 : Reduzierung fuer neuere KMR-1.8 SPI
// Displays
#define negativout 0 // 0 : normal
// 1 : Farben werden invertiert wiedergegeben
Da es sich bei den Displays um Grafikdisplays handelt, beinhalten diese keinerlei Schriftzeichensätze. Sollen auch Buchstaben und Texte auf dem Display ausgegeben werden, müssen die verwendeten Bitmaps der einzelnen Buchstaben mit in den Flash-Speicher aufgenommen werden. Da Zeichensatztabellen relativ viel Speicherplatz benötigen, kann man hier auswählen, welche Schriftzeichen dem Programm zur Verfügung stehen sollen. Die verfügbaren Schriftzeichengrößen sind:
/* ------------------------------------------------------------------
verfuegbare Textfonts auswaehlen (auch Kombinationen erlaubt)
------------------------------------------------------------------ */
#define fnt5x7_enable 1 // 1 : Font verfuegbar
// 0 : nicht verfuegbar
#define fnt8x8_enable 1 // 1 : Font verfuegbar
// 0 : nicht verfuegbar
#define fnt12x16_enable 1 // 1 : Font verfuegbar
// 0 : nicht verfuegbar
#define lastascii 126 // letztes verfuegbares Asciizeichen
Mit dem define "lastascii" wird angegeben, welches das höchste Ascii-Zeichen ist, das ausgegeben werden kann. Somit
ist es möglich, den Zeichensatz um weitere gewünschte Zeichen zu erweitern. Ascii-Zeichen mit dem Code kleiner
als 32 werden nicht ausgegeben.
Da die hier unterstützten Displays nur 16-Bit Farben darstellen können, verwenden die Displays das RGB565 Format. Dieses bedeutet:
Die Deklarationen dieser Farben ist:
/* ------------------------------------------------------------
EGA - Farbzuweisungen
------------------------------------------------------------ */
#define black 0
#define blue 1
#define green 2
#define cyan 3
#define red 4
#define magenta 5
#define brown 6
#define grey 7
#define darkgrey 8
#define lightblue 9
#define lightgreen 10
#define lightcyan 11
#define lightred 12
#define lightmagenta 13
#define yellow 14
#define white 15
Folgende Farbzuweisung
textcolor= rgbfromega(lightgreen);
hätte zur Folge, dass die Schriftfarbe für die nächste Textausgabe auf hellgrün gesetzt ist.
Die Funktionen des Softwaremoduls im einzelnen:
void lcd_init (void); Initialisiert das Hardware SPI des Mikrocontrollers und sendet die zur Verwendung des Displays notwendigen Initialisierungswerte an das Display. Nach Aufruf von lcd_init ist das Display betriebsbereit.
void lcd_orientation (uint8_t ori); Gibt die Ausrichtung bei der Ausgabe auf dem Display vor. 0..3 sind zulässige Übergabewerte für ori. 0 entspricht hier, bspw. bei nicht quadratischen 160x128 Pixel Displays, einer hochkanten Ausgabe.
Übergabe:
ori : legt die Ausgaberichtung fest
Beispiel.:
lcd_orientation(1); // Ausgabe im Querformat
void putpixel (int x, int y, uint16_t color); zeichnet einen einzelnen Punkt auf dem Display an der Koordinate x,y mit der Farbe color. putpixel berücksichtigt die globale Variable outmode mithilfe derer es möglich ist, eine Ausgabe auf dem Display zu drehen. Übergabe:
x,y : Koordinate, an der ein Farbpixel ausgegeben wird
color : RGB565 Farbwert, der ausgegeben wird
void clrscr (void); löscht den Displayinhalt mit der in der Variable bkcolor angegebenen Farbe
void fastxline (uint16_t x1, uint16_t y1, uint16_t x2, uint16_t color); zeichnet eine waagerechte Linie mit dem Startwert x1 und Endwert x2 auf der Y-Position y1 Übergabe:
x1, x2 : Start-, Endpunkt der Linie
y1 : Y-Koordinate der Linie
color : 16 - Bit RGB565 Farbwert mit dem gezeichnet werden soll
void fillrect (int x1, int y1, int x2, int y2, uint16_t color); zeichnet ein ausgefülltes Rechteck mit den Koordinatenpaaren x1 / y1 (linke obere Ecke) und x2 / y2 (rechte untere Ecke) Übergabe:
x0, y0 : Koordinate linke obere Ecke
x1,y1 : Koordinate rechte untere Ecke
color : Zeichenfarbe
uint16_t rgbfromvalue (uint8_t r, uint8_t g, uint8_t b); Setzt einen 16-Bitfarbwert aus 3 einzelnen Farbwerten für (r)ot, (g)ruen und (b)lau zu einem 16-Bit Wert zusammen. Übergabe:
r,g,b : 8-Bit Farbwerte für rot, grün, blau. Aus diesen wird ein 16 Bit
(RGB565 = 65536 Farben) Farbwert generiert
x1, x2 : Start-, Endpunkt der Linie
y1 : Y-Koordinate der Linie
Rückgabe:
generierter 16-Bit Farbwert
uint16_t rgbfromega (uint8_t entry); liefert den 16-Bit Farbwert, der in der EGA-Farbpalette deklariert ist. Übergabe:
entry : Indexnummer der Farbe in egapalette
Rückgabe:
generierter 16-Bit Farbwert
void gotoxy (unsigned char x, unsigned char y); Setzt den Textcursor (NICHT Pixelkoordinate) an die angegebene Textkoordinate. Übergabe:
entry : Indexnummer der Farbe in egapalette
x : X-Koordinate
y : Y-Koordinate
void setfont (uint8_t nr); legt den Schriftstil fest, der bei einer Textausgabe verwendet werden soll. Die gewählte Schriftgröße muß im Header st77xx_display_v2.h aktiviert sein. Übergabe:
nr : Schriftstil
0 ( fnt8x8 ) : 8 x 8 Font
1 ( fnt12x16 ) : 12 x 16 Font
2 ( fnt5x7 ) : 5 x 7 Font
Hinweis: Im Header ist ein Enumerator deklariert, dessen Mitglieder in Verbindung mit
setfont die Schriftgröße ebenfalls auswählen können:
setfont(fnt5x7);
setfont(fnt8x8);
setfont(fnt12x16);
void lcd_putchar (char ch); gibt ein Zeichen mit der in setfont gewählten Schriftgröße aus. Übergabe:
ch : auszugebendes Zeichen
void putcharxy (int x, int y, uint8_t ch); gibt ein einzelnes Zeichen an der Grafikkoordinate x, y aus. Der Hintergrund auf dem das Zeichen ausgegeben wird, wird NICHT mit Leerpixeln überschrieben, es werden lediglich die Pixel des Zeichens platziert. Übergabe:
x, y : Grafikkoordinate, an der das Zeichen ausgegeben wird
ch : auszugebendes Zeichen
void outtextxy (int x, int y, uint8_t dir, char *dataPtr); Ausgabe eines Ascii-Zero Strings an den Grafik-Koordinaten x,y. Der Text wird hierbei über den Hintergrund gelegt (der Hintergrund der Ausgabe wird nicht mit Leerpixeln der Zeichenbitmap überschrieben). Übergabe:
x,y : Grafikkoordinaten, ab der der Text ausgegeben wird (linke, obere Ecke)
dir : Ausgaberichtung (Funktionen noch nicht implementiert)
0 = horizontal
1 = vertikal
*dataPtr : Zeiger auf den Text
Beispiel in Verbindung mit Makro PSTR:
outtextxy(12,13,0,PSTR("Hallo Welt"));
void line (int x0, int y0, int x1, int y1, uint16_t color); Zeichnet eine Linie von den Koordinaten x0,y0 zu x1,y1 mit der angegebenen Farbe color Übergabe:
x0,y0 : Koordinate linke obere Ecke
x1,y1 : Koordinate rechte untere Ecke
color : 16 - Bit RGB565 Farbwert der gezeichnet werden soll
void rectangle (int x1, int y1, int x2, int y2, uint16_t color); Zeichnet ein Rechteck von den Koordinaten x0,y0 zu x1,y1 mit der angegebenen Farbe color Übergabe:
x0,y0 : Koordinate linke obere Ecke
x1,y1 : Koordinate rechte untere Ecke
color : 16 - Bit RGB565 Farbwert der gezeichnet werden soll
void ellipse (int xm, int ym, int a, int b, uint16_t color); Zeichnet eine Ellipse mit Mittelpunkt an Koordinate xm,ym , einem Höhen- Breitenverhaeltnis a:b und der angegebenen Farbe color Übergabe:
xm,ym : Koordinate des Mittelpunktes der Ellipse
a,b : Höhen- Breitenverhältnis
color : 16 - Bit RGB565 Farbwert der gezeichnet werden soll
void fillellipse (int xm, int ym, int a, int b, uint16_t color); zeichnet eine ausgefüllte Ellipse mit Mittelpunkt an Koordinate xm,ym , einem Höhen- Breitenverhaeltnis a:b und der angegebenen Farbe color Übergabe:
xm,ym : Koordinate des Mittelpunktes der Ellipse
a,b : Höhen- Breitenverhältnis
color : 16 - Bit RGB565 Farbwert der gezeichnet werden soll
void circle(int x, int y, int r, uint16_t color ); Zeichnet einen Kreis mit Mittelpunkt an der Koordinate xm,ym und dem Radius r Übergabe:
x, y : Mittelpunktkoordinate des Kreises
r : Radius
color : 16 - Bit RGB565 Farbwert der gezeichnet werden soll
void fillcircle(int x, int y, int r, uint16_t color ); Zeichnet einen ausgefüllten Kreis mit Mittelpunkt an der Koordinate xm,ym und dem Radius r Übergabe:
x, y : Mittelpunktkoordinate des Kreises
r : Radius
color : 16 - Bit RGB565 Farbwert der gezeichnet werden soll
void showimage(uint16_t ox, uint16_t oy, const unsigned char* const image, uint16_t fwert); Kopiert ein im Flash abgelegtes Bitmap in den Screenspeicher. Das Bitmap muß byteweise in Zeilen gespeichert vorliegen Hierbei entspricht 1 Byte 8 Pixel. Bsp.: eine Reihe mit 6 Bytes entsprechen 48 Pixel in der X-Achse Hinweis: ein Array mit den Daten des anzuzeigendes Pixelbildes kann mittels des Kommandozeilentools image2c aus einem monochromen Bild aus dem Format .bmp erzeugt werden. Übergabe:
ox, oy : Koordinate der linken oberen Ecke an der das Bitmap angezeigt wird
image : Zeiger auf ein in einem Array vorliegendes Pixelbild (Bitmap)
fwert :Farbwert mit der das Image gezeichnet wird
Speicherorganisation des Bitmaps:
X-Koordinate
----------------------------------------------------------------------
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 ...
Byte (0) Byte (1)
Y= Zeile 0 D7 D6 D5 D4 D3 D2 D1 D0 D7 D6 D5 D4 D3 D2 D1 D0
Byte (Y*X_Bytebreite) Byte (Y*X_Bytebreite)+1
Y =Zeile 1 D7 D6 D5 D4 D3 D2 D1 D0 D7 D6 D5 D4 D3 D2 D1 D0
----------------------------------------------------------------------
void lcd_puts (char *c); gibt einen Text an der aktuellen Textcursorposition aus Übergabe:
c : Zeiger auf den AsciiZ - STring
void turtle_moveto (int x, int y);
Mit der Turtlegrafik können "Linienbilder" (Vektoren) gezeichnet werden. Hierzu wird immer vom Endpunkt einer vorangegangenen Zeichenaktion eine Linie zur angegebenen Koordinate x,y gezeichnet. turtle_moveto setzt einen neuen Anfangspunkt für eine Turtlegrafik, ohne etwas zu zeichnen. Übergabe: x,y : Koordinaten, an der das Zeichnen beginnt
void turtle_lineto (int x, int y,uint16_t col);
Mit der Turtlegrafik können "Linienbilder" (Vektoren) gezeichnet werden. Hierzu wird immer vom Endpunkt einer vorangegangenen Zeichenaktion eine Linie zur angegebenen Koordinate x,y gezeichnet. turtle_lineto zeichnet eine Linie vom Endpunkt der vorausgegangenen Zeichenaktion zu dem Koordinatenpaar x,y mit der Farbe col Übergabe: x,y : Koordinatenpaar, bis zu der eine Linie gezeichnet wird col : 16 - Bit RGB565 Farbwert mit dem gezeichnet werden soll
Für das Arbeiten mit st77xx_display_v2 gibt es globale Variable, die vom Benutzer zur Steuerung der Displayausgaben verwendet werden können. Die Bedeutung der Variable im einzelnen:
|
